Gránit táblák és betétek gravírozása, amik különböztetnek nagy méreteivel, követel speciális eszközők alkalmazását. Gránit táblák gravírozására való eszközők és kőgravírozó lézer asztali gép eszközőinek kombinációja lényegesen megkönnyíti és meggyorsítja ezt a folyamatot, így bármilyem gravírozó műhelyben ilyen eszközők alkalmazását és azokkal kapcsolatos üzemeletési eljárásokat ott dolgozó szakembereknek pontosan meg kell tudnia.
Ez az anyag elszánt gránit táblák gravírozásában használt eszközök alkalmazásának sajátosságainak.
Gránit betétek gravírozása
Ha alkalmazni kiván lézer kőgravírozó gépet csak 0-tól 30 mm-ig vastagságú gránit betétek gravírozásában, ami nem haladja fel gép keretének belső méretét, ebben az esetben lézer kőgravírozó gépet fel kell állítani egyenes felületű asztalra, ahogy a lenti példán meg van mutatva (Ábra 1.). Gépet meg kell rögzíteni asztal felületére. Ahhoz gép keretének alsó részében meg vannak tervezve rögzítő furatok. Gránit tábla (betét) elhelyezkedik asztal felületére, miután lézer kőgravírozógép folytatja a gravírozást.
Külön szeretnénk megjegyezni azt, hogy nem szükséges táblát rögzíteni az asztalon. Ha kivánja gravírozni 30 mm-nél több vastagságú betéteket, akkor a gépet fel kell emelni feljebb asztal felületnél.

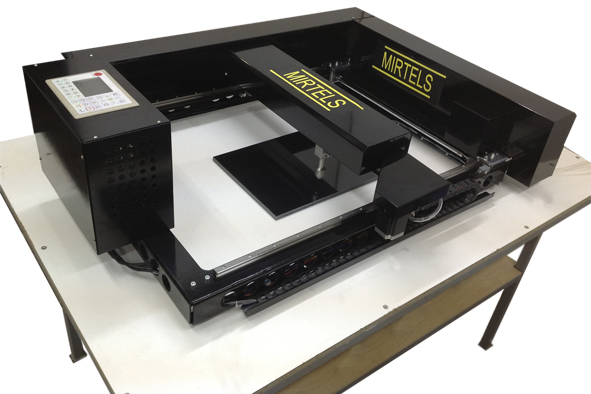

Ábra 1. Tábla gravírozása asztalon
Gránit táblák gravírozása
Gránit táblák gravírozására hagyományosan használnak gravírozási munkaterületbe való tábla begördülésének módszerét. Gravírozott tábla vastagsága önkényes lehet (10 mm-es vastagságú kis táblák és vastagabb 50 mm-nél).
Léteznek különféle begördülés módszerei és begördülési targoncák.
Gránit táblák gravírozásához lézer asztali gravírozó gépet fel kell állítani asztallábakra ahhoz, hogy lehessen odaszállítani gránit táblákot gravírozási zónába. Asztallábak váltózatai bármilyenek lehetnek, fő követelés az - hogy legyenek biztonságosak. Asztallábakat lehet olvasztani csőből vagy szögletből.

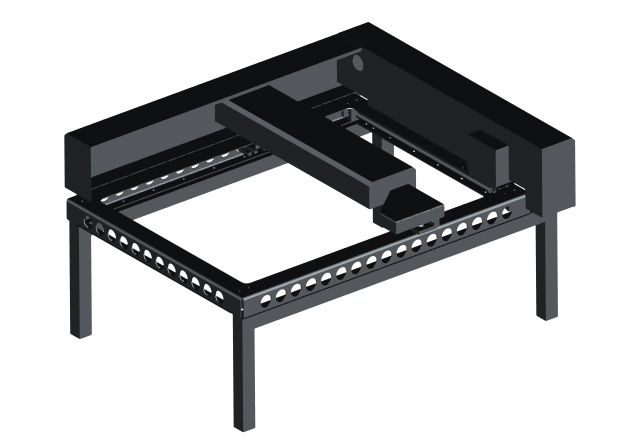

Lent látható az asztallábak változátainak egyike Abra 2.

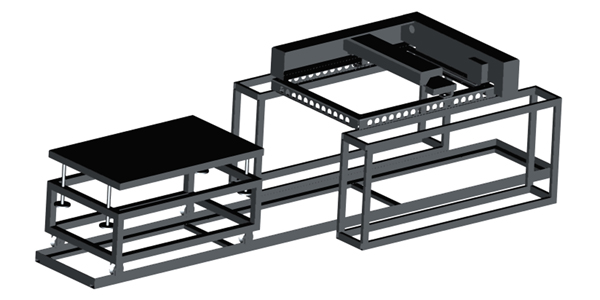

Ábra 2.1. Nehéz táblák gravírozásának rendszere (begördülési targonca)
Begördülési targonca is bármilyen tipusú lehet (kerékes Ábra 6., görgős Ábra 5.), de a légkényelmesebb targonca egy emelhető asztallal felszerelt görgős targonca Ábra 5.
Görgős begördülési targonca elhelyezkedik irányítókra (sínekre), amik egy csőből vagy egy szögletről elkészíthetők. Görgős begördülési targonca segítségével történő begördülési rendszerének változata. Ábra 3.

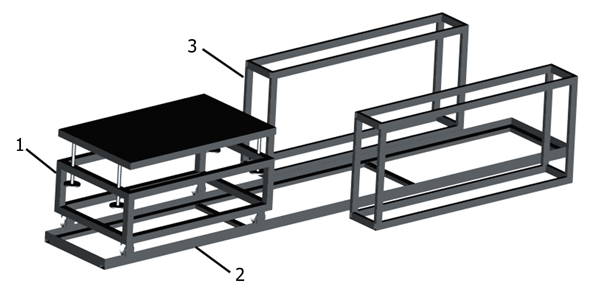

Ábra 3. Gravírozási zónába történő táblák begördülésének rendszere:
1 – görgős begördülési targonca, 2 – irányító sínek, 3 – asztallábak.
Irányító síneken történő táblák begördülésének ilyen rendszere biztosít egy tábla pontos beadását gravírozási zónába (Ábra 4.). Bár néha alkalmaznak egyszerű kerekes begördülési targoncát (Ábra 6).

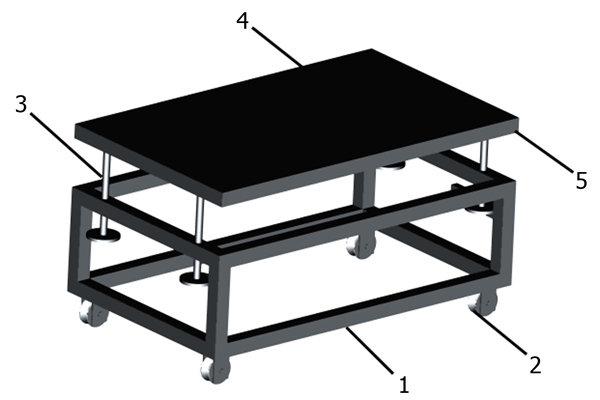

Ábra 5. Görgős begördülési targonca: 1 – targonca kerete, 2 – kerék (tárcsás görgő), 3- asztal lejtésének és kiigazításának csavara, 4 – asztal gumiszőnyege, 5 – mozgatható asztal.

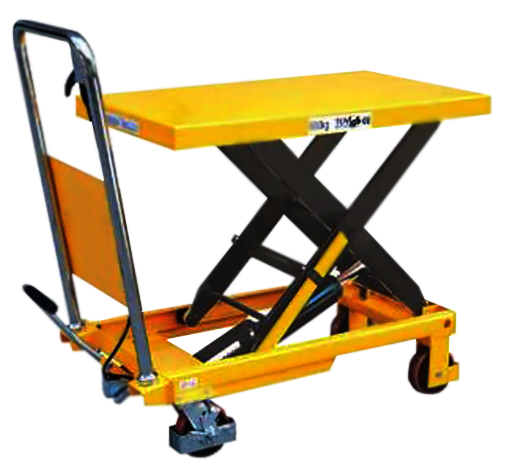

Ábra 6. Kerekes hidraulikus begördülési targonca
Grávírozási zónába történő tábla elhelyezésekor nagyon fontos kiállítani tábla párhuzamosságát lézer gránitgravírozó géphez viszonylagosan. Párhuzamosság ellenőrzése végezhető következőképpen: gravírozó fej odavezetése tábla négy végpontjaihoz, és gravírozó fej és tábla felületé között levő hézag ellenőrzése. Targonca asztal magasságának és hajlásszögének igazítása egyszerűsít párhuzamosság kiállításának folyamatat és annak elhelyezéset műemlékgravírozó gépbe. Ilyen igazítás végezhető beállító csavarok megfordítássál vagy alátétek modszerével.
Ílymódon, mikor Önök használnak lézer kőgravírozó gépet nagyméretű táblák gravírozásában, fontos feltétel - gravírozási zónába történő tábla elhelyezése kényelmes legyen. Önök választhatnak kőbegördülés bármilyen rendszerét és bármilyen módját, amilyen Önnek megfelel!
